27.454.0X | TKDDM-T

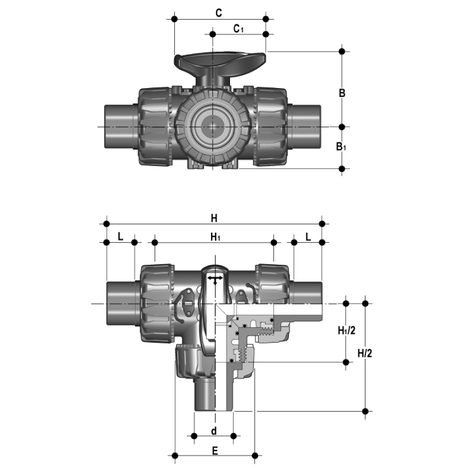

3-Wege-Kugelhahn d 20 - 63, TKD DualBlock, PP, T-Bohrung, Schweißstutzen
- Bohrung: T-Bohrung
- Anschluss: Schweißstutzen zum Muffenschweißen
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/EPDM oder PTFE/FKM
| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127454000020 | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 140 | 80 | 16 | 0,451 | 1 |
| 127454000025 | 25 | 20 | 10 | 65 | 35 | 85 | 49 | 65 | 175 | 100 | 18 | 0,360 | 1 |
| 127454000032 | 32 | 25 | 10 | 70 | 39 | 85 | 49 | 73 | 188 | 110 | 20 | 0,515 | 2 |
| 127454000040 | 40 | 32 | 10 | 83 | 46 | 108 | 64 | 86 | 220 | 131 | 22 | 0,835 | 1 |
| 127454000050 | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 98 | 251 | 148 | 23 | 1,188 | 1 |
| 127454000063 | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 294 | 179 | 29 | 1,830 | 1 |
| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127454001020 | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 140 | 80 | 16 | 0,205 | 1 |
| 127454001025 | 25 | 20 | 10 | 65 | 35 | 85 | 49 | 65 | 175 | 100 | 18 | 0,360 | 1 |
| 127454001032 | 32 | 25 | 10 | 70 | 39 | 85 | 49 | 73 | 188 | 110 | 20 | 0,515 | 1 |
| 127454001040 | 40 | 32 | 10 | 83 | 46 | 108 | 64 | 86 | 220 | 131 | 22 | 0,835 | 1 |
| 127454001050 | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 98 | 251 | 148 | 23 | 2,850 | 1 |
| 127454001063 | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 294 | 179 | 29 | 2,850 | 1 |
Downloads
645.4 KB,
PDF
Bedienungsanleitung
