27.453.2X | TKDIM-L

3-Wege-Kugelhahn d 20 - 63, TKD DualBlock, PP, L-Bohrung, Schweißmuffen

Bohrung: L-Bohrung
Anschluss: Schweißmuffe
radial ein- und ausbaubar
mit gesicherter Überwurfmutter
Dichtung: PTFE/EPDM oder PTFE/FKM

Hinweis:

Weitere Anschlussarten: Schweißstutzen zum Muffenschweißen (TKDDM-L), Gewindemuffe (TKDFM-L), PP-LS-Stutzen (TKDBM-L), PE-LS-Stutzen (TKDBEM-L), Festflansch (TKDOM-L).

Zurück Datenblatt

Dichtung: EPDM

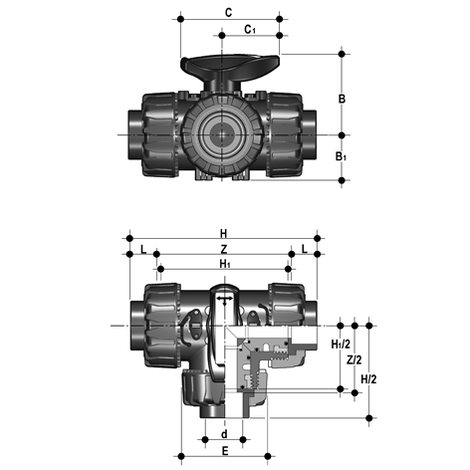

Artikel	d	DN	PN	B	B1	C	C1	E	H	H1	Z	Gewicht [kg]	VE
127453020020	20	15	10	54	29	67	40	54	117	80	88	0,210	6
127453020025	25	20	10	65	35	85	49	65	144	100	112	0,360	4
127453020032	32	25	10	70	39	85	49	73	158	110	122	0,500	4
127453020040	40	32	10	83	46	108	64	86	184	131	143	0,790	2
127453020050	50	40	10	89	52	108	64	98	219	148	172	1,030	4
127453020063	63	50	10	108	62	134	76	122	267	179	212	1,720	1

Dichtung: FKM

Artikel	d	DN	PN	B	B1	C	C1	E	H	H1	Z	Gewicht [kg]	VE
127453021020	20	15	10	54	29	67	40	54	117	80	88	0,210	6
127453021025	25	20	10	65	35	85	49	65	144	100	112	0,360	4
127453021032	32	25	10	70	39	85	49	73	158	110	122	0,500	4
127453021040	40	32	10	83	46	108	64	86	184	131	143	0,800	2
127453021050	50	40	10	89	52	108	64	98	219	148	172	1,030	4
127453021063	63	50	10	108	62	134	76	122	267	179	212	1,720	1

645.4 KB, PDF

Bedienungsanleitung

FIP_TKD 3-W-Kugelhähne Typ 453-454_2016.pdf
