21.551.10 | VEEFV-EPDM

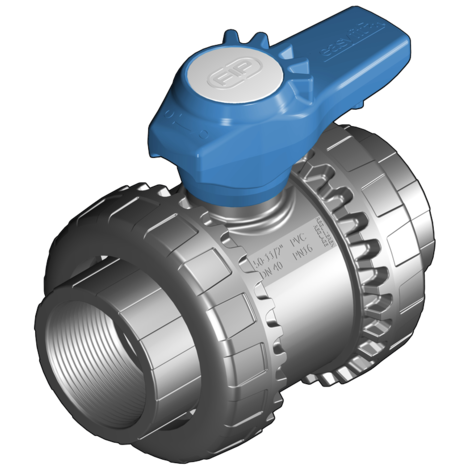

2-Wege-Kugelhahn R3/8"-2", VEE-Easyfit, PVC-U, Gewindemuffe, EPDM
- Anschluss: Gewindemuffe
- nur für Kunststoffgewinde
- radial ein- und ausbaubar
- Griff: blau
- Dichtung: PE/EPDM
- Abdeckkappe: grau

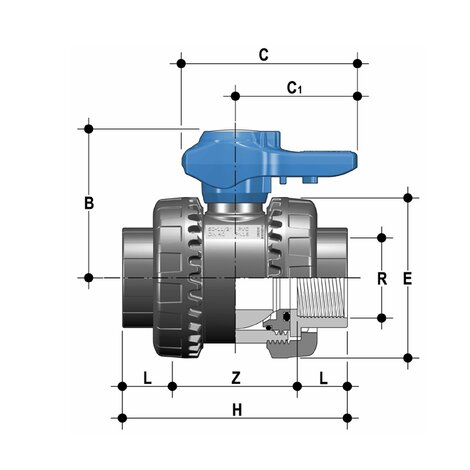

| Artikel | DN | R | PN | B | C | C1 | E | H | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121551010016 | 10 | 3/8" | 16 | 49 | 64 | 44 | 54 | 82 | 11,4 | 59,2 | 0,153 | 90 |
| 121551010020 | 15 | 1/2" | 16 | 49 | 64 | 44 | 54 | 90 | 15 | 60 | 0,153 | 90 |
| 121551010025 | 20 | 3/4" | 16 | 62 | 78 | 55 | 63 | 93 | 16,3 | 60,4 | 0,230 | 55 |
| 121551010032 | 25 | 1" | 16 | 71 | 87 | 60 | 72 | 110 | 19,1 | 71,8 | 0,329 | 35 |
| 121551010040 | 32 | 1 1/4" | 16 | 82 | 102 | 72 | 85 | 127 | 21,4 | 84,2 | 0,518 | 20 |
| 121551010050 | 40 | 1 1/2" | 16 | 92 | 109 | 76 | 110 | 131 | 21,4 | 88,2 | 0,743 | 15 |
| 121551010063 | 50 | 2" | 16 | 110 | 133 | 94 | 118 | 161 | 25,7 | 109,6 | 1,264 | 8 |
Videos
Downloads
608.9 KB,
PDF

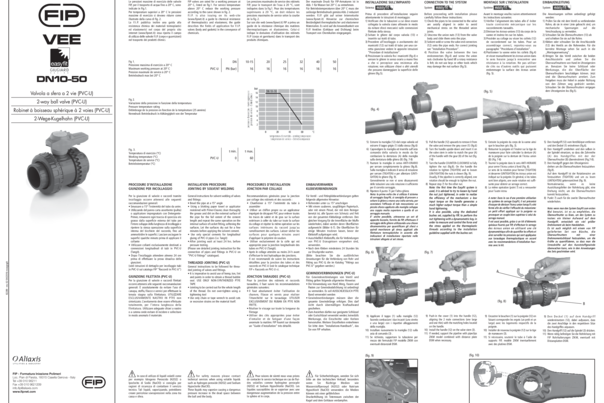

Bedienungsanleitung
