21.447.1X.1 | VKDFV

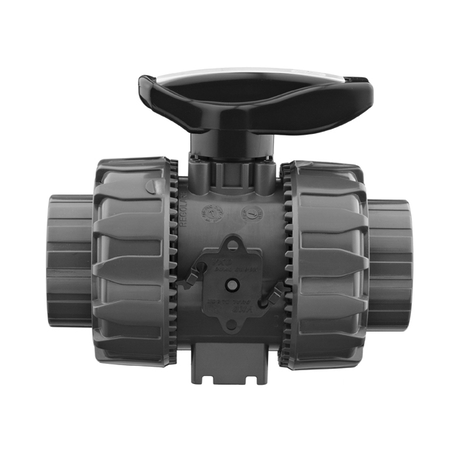

2-Wege-Kugelhahn R 3/8 - 2, VKD DualBlock®, PVC-U, Gewindemuffe

  • Anschluss: Gewindemuffe
  • nur für Kunststoffgewinde
  • radial ein- und ausbaubar
  • mit gesicherter Überwurfmutter
  • Dichtung: PTFE/EPDM oder PTFE/FKM
Zurück Datenblatt

EPDM 21.447.1X.1

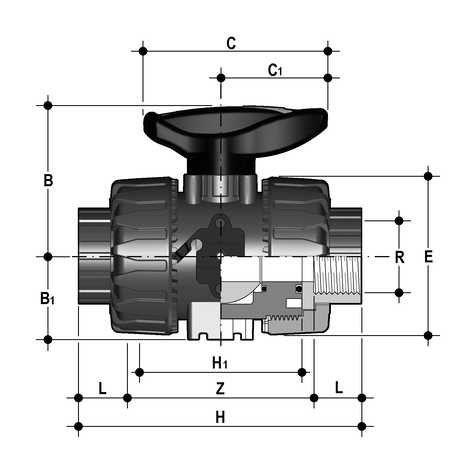

Artikel DN R PN B B1 C C1 E H H1 L Z Gewicht
kg
VE
121447010016 10 3/8" 16 54 29 67 40 54 103 65 11,4 80,2 0,215 22
121447010020 15 1/2" 16 54 29 67 40 54 110 65 15 80 0,210 22
121447010025 20 3/4" 16 65 34,5 85 49 65 116 70 16,3 83,4 0,335 12
121447010032 25 1" 16 69,5 39 85 49 73 134 78 19,1 95,8 0,448 12
121447010040 32 1 1/4" 16 82,5 46 108 64 86 153 88 21,4 110,2 0,678 8
121447010050 40 1 1/2" 16 89 52 108 64 98 156 93 21,4 113,2 0,955 8
121447010063 50 2" 16 108 62 134 76 122 186 111 25,7 134,6 1,667 6

FKM 21.447.1x.1

Artikel DN R PN B B1 C C1 E H H1 L Z Gewicht
kg
VE
121447011016 10 3/8" 16 54 29 67 40 54 103 65 11,4 80,2 0,215 22
121447011020 15 1/2" 16 54 29 67 40 54 110 65 15 80 0,210 22
121447011025 20 3/4" 16 65 34,5 85 49 65 116 70 16,3 83,4 0,335 12
121447011032 25 1" 16 69,5 39 85 49 73 134 78 19,1 95,8 0,448 12
121447011040 32 1 1/4" 16 82,5 46 108 64 86 153 88 21,4 110,2 0,678 8
121447011050 40 1 1/2" 16 89 52 108 64 98 156 93 21,4 113,2 0,955 8
121447011063 50 2" 16 108 62 134 76 122 186 111 25,7 134,6 1,667 6
