27.447.1X | VKDFM

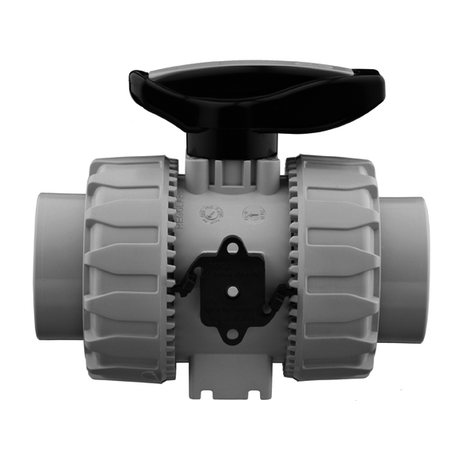

2-Wege-Kugelhahn R 1/2" - 2", VKD DualBlock®, PP, Gewindemuffe

  • Anschluss: Gewindemuffe
  • nur für Kunststoffgewinde
  • radial ein- und ausbaubar
  • mit gesicherter Überwurfmutter
  • Dichtung: PTFE/EPDM oder PTFE/FKM
Zurück Datenblatt

EPDM 27.447.1

Artikel DN R PN B B1 C C1 E H H1 L Z Gewicht
kg
VE
127447010020 15 1/2'' 10 54 29 67 40 54 110 65 16 80 0,145 22
127447010025 20 3/4'' 10 65 34,5 85 49 65 116 70 17 83 0,220 10
127447010032 25 1'' 10 69,5 39 85 49 73 134 78 20 96 0,298 10
127447010040 32 1 1/4'' 10 82,5 46 108 64 86 153 85 22 110 0,488 8
127447010050 40 1 1/2'' 10 89 52 108 64 98 156 93 24 113 0,682 8
127447010063 50 2'' 10 108 62 134 76 122 186 111 30 135 1,181 4

FKM 27.447.1

Artikel DN R PN B B1 C C1 E H H1 L Z Gewicht
kg
VE
127447011020 15 1/2'' 10 54 29 67 40 54 110 65 16 80 0,145 22
127447011025 20 3/4'' 10 65 34,5 85 49 65 116 70 17 83 0,220 10
127447011032 25 1'' 10 69,5 39 85 49 73 134 78 20 96 0,298 10
127447011040 32 1 1/4'' 10 82,5 46 108 64 86 153 85 22 110 0,488 8
127447011050 40 1 1/2'' 10 89 52 108 64 98 156 93 24 113 0,682 8
127447011063 50 2'' 10 108 62 134 76 122 186 111 30 135 1,181 4

Videos

Downloads

FIP_VKD 2-W-Kugelhähne Typ 447 (16-63)_2016.pdf
3.3 MB, PDF get_app
