35.447.91 | VKDOF-FKM
2-Wege-Kugelhahn d75-110, VKD DualBlock, PVDF, Festflansch, FKM
- Anschluss: PVDF-Festflansch
- Festflansche aus PVDF, gebohrt mit ovalen Schraubenlöchern für DIN und ANSI Standards
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/FKM
- kundenspezifisch kennzeichenbar mit "Labelling System" (siehe Zubehör)

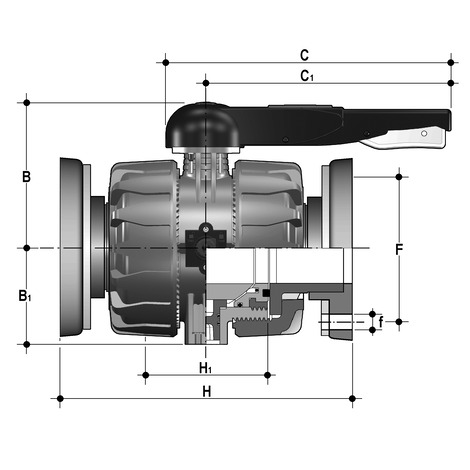

| Artikel | d | DN | PN | B | B1 | C | C1 | F | f | H | H1 | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135447091075 | 75 | 65 | 16 | 164 | 87 | 225 | 175 | 145 | 17 | 290 | 133 | 10,460 | 1 |
| 135447091090 | 90 | 80 | 16 | 177 | 105 | 327 | 272 | 160 | 17 | 310 | 149 | 10,534 | 1 |
| 135447091110 | 110 | 100 | 16 | 195 | 129 | 385 | 330 | 180 | 17 | 350 | 167 | 16,500 | 1 |
