35.447.01.1 | VKDDF-FKM

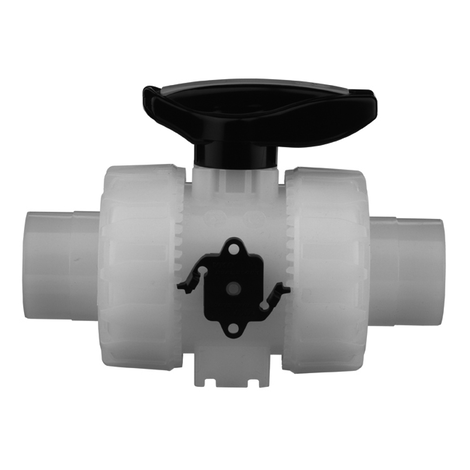

2-Wege-Kugelhahn d20-63, VKD DualBlock, PVDF, Schweißstutzen Muffenschweißung, FKM
- Anschluss: Stutzen zum Muffenschweißen
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/FKM

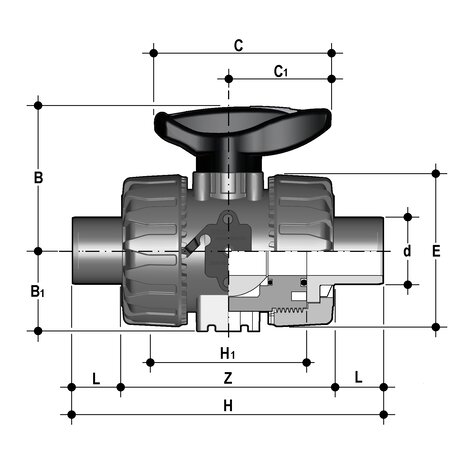

| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135447001020 | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 54 | 124 | 65 | 16 | 0,205 | 22 |
| 135447001025 | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 65 | 144 | 70 | 18 | 0,340 | 10 |
| 135447001032 | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 73 | 154 | 78 | 20 | 0,440 | 6 |
| 135447001040 | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 86 | 174 | 88 | 22 | 0,693 | 8 |
| 135447001050 | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 98 | 194 | 93 | 23 | 0,925 | 6 |
| 135447001063 | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 122 | 224 | 111 | 29 | 1,500 | 4 |
