35.447.X21 | VKDIF-SHX-FKM

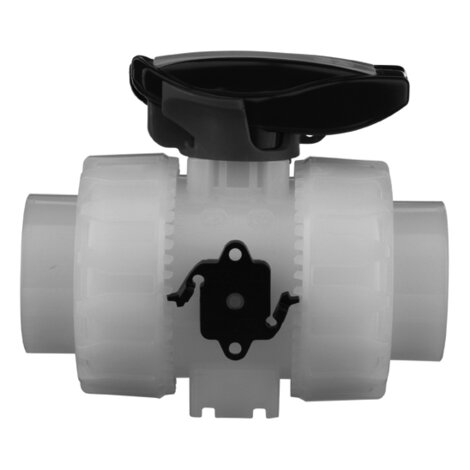

2-Wege-Kugelhahn d16-63, VKD DualBlock, PVDF, Schweißmuffen, Sicherheitshebel, FKM
- Anschluss: Schweißmuffe
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- mit Sicherheitshandhebel
- Inserts Edelstahl
- abschließbar
- Dichtung: PTFE/FKM
| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135447X21016 | 16 | 10 | 16 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 74,5 | 0,301 | 22 |
| 135447X21020 | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 73 | 0,260 | 12 |
| 135447X21025 | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 65 | 114 | 70 | 82 | 0,445 | 10 |
| 135447X21032 | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 73 | 126 | 78 | 90 | 0,594 | 10 |
| 135447X21040 | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 86 | 141 | 85 | 100 | 0,948 | 8 |
| 135447X21050 | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 98 | 164 | 93 | 117 | 1,252 | 8 |
| 135447X21063 | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 122 | 199 | 111 | 144 | 2,197 | 4 |
