35.447.21.1 | VKDIF-FKM

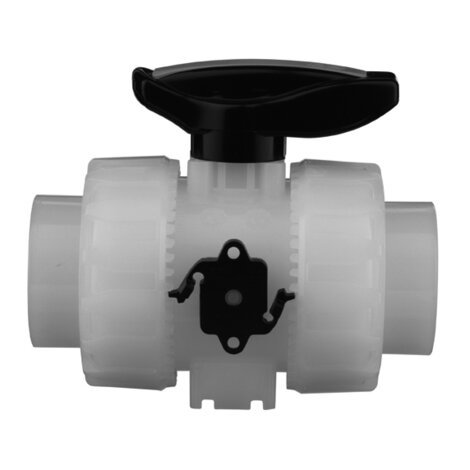

2-Wege-Kugelhahn d16-63, VKD DualBlock, PVDF, Schweißmuffen, FKM
- Anschluss: Schweißmuffe
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/FKM
Hinweis:
Auch in der Ausführung mit Sicherheitshebel VKDIF-SHX erhältlich.
Weitere Anschlussarten: Schweißstutzen zum Muffenschweißen (VKDDF), PVDF-Stutzen zum Stumpf- und IR-Schweißen (VKDBF), PE-LS-Stutzen (VKDBEF), Festflansch (VKDOF)
| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135447021016 | 16 | 10 | 16 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 74,5 | 0,215 | 12 |
| 135447021020 | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 54 | 102 | 65 | 73 | 0,260 | 12 |
| 135447021025 | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 65 | 114 | 70 | 82 | 0,335 | 10 |
| 135447021032 | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 73 | 126 | 78 | 90 | 0,448 | 10 |
| 135447021040 | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 86 | 141 | 85 | 100 | 0,678 | 4 |
| 135447021050 | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 98 | 164 | 93 | 117 | 0,955 | 4 |
| 135447021063 | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 122 | 199 | 111 | 144 | 1,667 | 4 |
