23.447.2X.2 | VKDIC

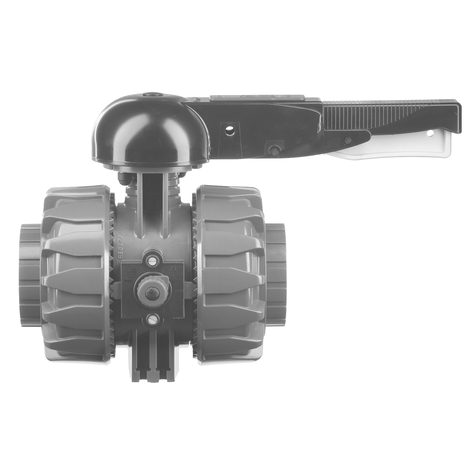

2-Wege-Kugelhahn d 75 - 110, VKD DualBlock, PVC-C, Klebemuffe
- Anschluss: Klebemuffe
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/EPDM oder PTFE/FKM
Hinweis:
Weitere Anschlussarten auf Anfrage: Klebestutzen (VKDDC), Festflansch (VKDOC).
EPDM 23.447.2L
| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123447020075 | 75 | 65 | 16 | 164 | 87 | 225 | 175 | 164 | 235 | 133 | 44 | 147 | 4,380 | 1 |
| 123447020090 | 90 | 80 | 16 | 177 | 105 | 327 | 272 | 203 | 270 | 149 | 51 | 168 | 7,200 | 1 |
| 123447020110 | 110 | 100 | 16 | 195 | 129 | 385 | 330 | 238 | 308 | 167 | 61 | 186 | 12,137 | 1 |
FKM 23.447.2L
| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123447021075 | 75 | 65 | 16 | 164 | 87 | 225 | 175 | 164 | 235 | 133 | 44 | 147 | 0,215 | 22 |
| 123447021090 | 90 | 80 | 16 | 177 | 105 | 327 | 272 | 203 | 270 | 149 | 51 | 168 | 7,300 | 1 |
| 123447021110 | 110 | 100 | 16 | 195 | 129 | 385 | 330 | 238 | 308 | 167 | 61 | 186 | 11,087 | 1 |
