21.447.0X.2 | VKDDV

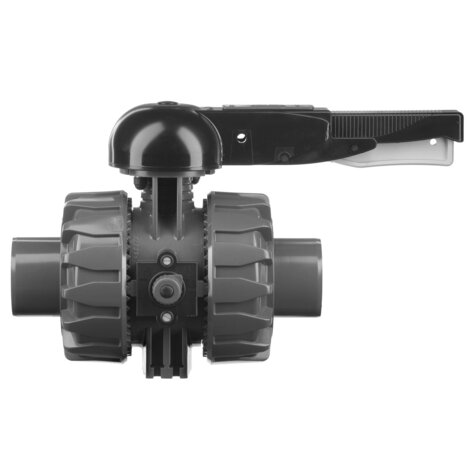

2-Wege-Kugelhahn d 75 - 110, VKD DualBlock, PVC-U, Klebestutzen
- Anschluss: Klebestutzen
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/EPDM oder PTFE/FKM
| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121447000075 | 75 | 65 | 16 | 164 | 87 | 225 | 175 | 164 | 284 | 133 | 44 | 4,380 | 1 |
| 121447000090 | 90 | 80 | 16 | 177 | 105 | 327 | 272 | 203 | 300 | 149 | 51 | 7,200 | 1 |
| 121447000110 | 110 | 100 | 16 | 195 | 129 | 385 | 330 | 238 | 340 | 167 | 61 | 10,950 | 1 |
| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121447001075 | 75 | 65 | 16 | 164 | 87 | 225 | 175 | 164 | 284 | 133 | 44 | 4,420 | 1 |
| 121447001090 | 90 | 80 | 16 | 177 | 105 | 327 | 272 | 203 | 300 | 149 | 51 | 6,930 | 1 |
| 121447001110 | 110 | 100 | 16 | 195 | 129 | 385 | 330 | 238 | 340 | 167 | 61 | 10,950 | 1 |
