27.447.3X.2 | VKDBEM

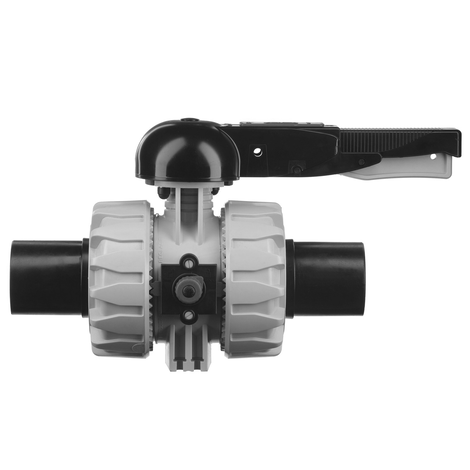

2-Wege-Kugelhahn d 75 - 110, VKD DualBlock, PP, PE100-LS-Stutzen
- Anschluss: PE100-LS-Stutzen SDR 11 zum Heizelementstumpf- und Heizwendelschweißen
- mit gesicherter Überwurfmutter
- um ein radiales Ausbauen der Armatur bei Verwendung von E-Muffen zu gewährleisten, müssen spezielle Einlegeteile (CVDE-EM, CVDM-EM) verwendet werden
- Dichtung: PTFE/EPDM oder PTFE/FKM
EPDM 27.447.3L

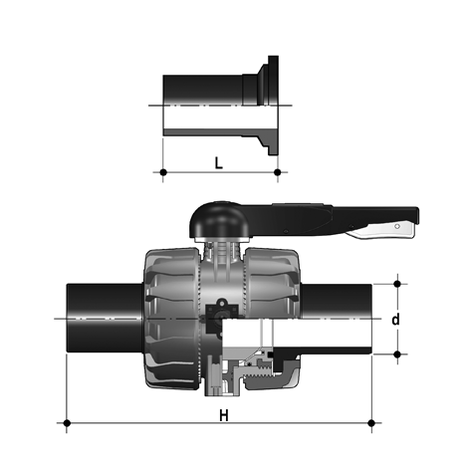

| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 127447030075 | 75 | 65 | 10 | 164 | 87 | 225 | 175 | 162 | 356 | 4,380 | 1 |
| 127447030090 | 90 | 80 | 10 | 177 | 105 | 327 | 272 | 202 | 390 | 7,200 | 1 |
| 127447030110 | 110 | 100 | 10 | 195 | 129 | 385 | 330 | 236 | 431 | 11,140 | 1 |
FKM 27.447.3L
| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 127447031075 | 75 | 65 | 10 | 164 | 87 | 225 | 175 | 162 | 356 | 4,194 | 1 |
| 127447031090 | 90 | 80 | 10 | 177 | 105 | 327 | 272 | 202 | 390 | 7,200 | 1 |
| 127447031110 | 110 | 100 | 10 | 195 | 129 | 385 | 330 | 236 | 431 | 7,800 | 1 |
