21.552.3X | VXEBEV

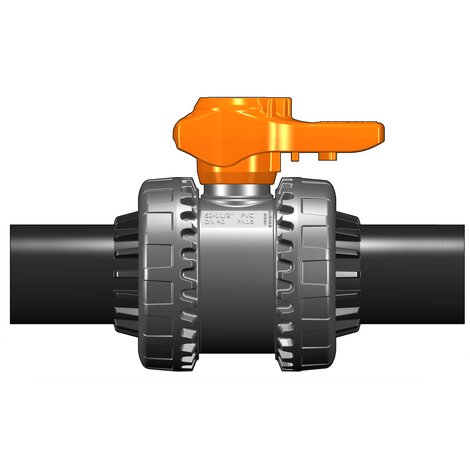

2-Wege-Kugelhahn d 20 - 63, VXE-Easyfit, PVC-U, PE100-LS-Stutzen

  • Anschluss: PE100-LS-Stutzen SDR 11 für Heizelementstumpf-und Heizwendelschweißen
  • PN16 bei Wasser 20 °C
  • radial ein- und ausbaubar
  • Griff: orange
  • Dichtung: PTFE/EPDM oder PTFE/FKM
  • Abdeckkappe: transparent
Zurück Datenblatt
2-Wege-Kugelhahn d 20 - 63, VXE-Easyfit, PVC-U, PE100-LS-Stutzen
2-Wege-Kugelhahn d 20 - 63, VXE-Easyfit, PVC-U, PE100-LS-Stutzen
2-Wege-Kugelhahn d 20 - 63, VXE-Easyfit, PVC-U, PE100-LS-Stutzen
2-Wege-Kugelhahn d 20 - 63, VXE-Easyfit, PVC-U, PE100-LS-Stutzen

Dichtung: EPDM

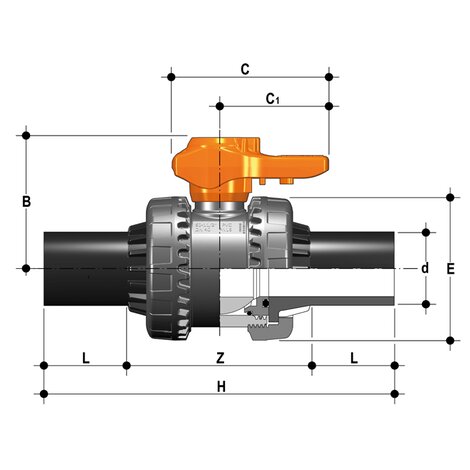

Artikel d DN PN B C C1 E H L Z Gewicht [kg] VE
121552030020 20 15 16 49 64 44 54 154 41 72 0,150 1
121552030025 25 20 16 62 78 55 63 186 52 82 0,220 1
121552030032 32 25 16 71 87 60 72 199 54,5 90 0,320 1
121552030040 40 32 16 82 102 72 85 217 56 105 0,510 1
121552030050 50 40 16 92 109 76 100 236 58 120 0,810 1
121552030063 63 50 16 110 133 94 118 268 66 136 1,250 1

Dichtung: FKM

Artikel d DN PN B C C1 E H L Z Gewicht [kg] VE
121552031020 20 15 16 49 64 44 54 154 41 72 0,150 1
121552031032 32 25 16 71 87 60 72 199 54,5 90 0,320 1
121552031040 40 32 16 82 102 72 85 217 56 105 0,510 1
121552031050 50 40 16 92 109 76 100 236 58 120 0,740 1
121552031063 63 50 16 110 133 94 118 268 66 136 1,250 1
121552031025 25 20 16 62 78 55 63 186 52 82 0,270 1

Downloads

Bedienungsanleitung Kugelhahn VXE DN10-50
de get_app
802 KB, PDF
Bedienungsanleitung
Bedienungsanleitung Kugelhahn VXE DN10-50
