27.447.7X.1 | VKDBM

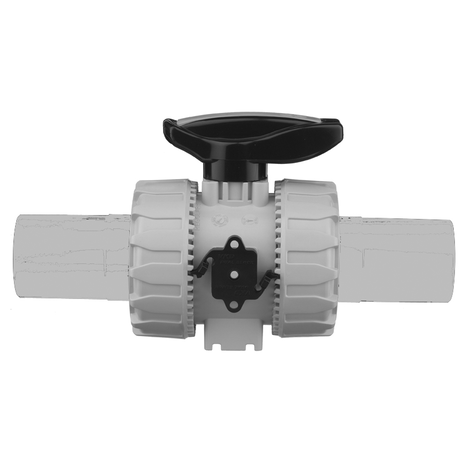

2-Wege-Kugelhahn d 20 - 63, VKD DualBlock, PP, PP-LS-Stutzen

Anschluss: PP-LS-Stutzen SDR 11 zum Heizelementstumpf-und Heizwendelschweißen
mit gesicherter Überwurfmutter
um ein radiales Ausbauen der Armatur bei Verwendung von E-Muffen zu gewährleisten, müssen spezielle Einlegeteile (CVDE-EM, CVDM-EM) verwendet werden
Dichtung: PTFE/EPDM oder PTFE/FKM

Zurück Datenblatt

2-Wege-Kugelhahn d 20 - 63, VKD DualBlock, PP, PP-LS-Stutzen

2-Wege-Kugelhahn d 20 - 63, VKD DualBlock, PP, PP-LS-Stutzen

2-Wege-Kugelhahn d 20 - 63, VKD DualBlock, PP, PP-LS-Stutzen

2-Wege-Kugelhahn d 20 - 63, VKD DualBlock, PP, PP-LS-Stutzen

EPDM 27.447.7

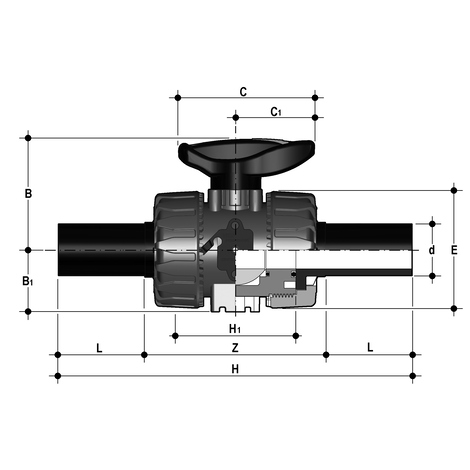

Artikel	d	DN	PN	B	B1	C	C1	E	H	H1	L	Gewicht kg	VE
127447070020	20	15	10	54	29	67	40	54	175	65	41	0,135	22
127447070025	25	20	10	65	35	85	49	65	210	70	52	0,208	12
127447070032	32	25	10	70	39	85	49	73	226	78	55	0,300	8
127447070040	40	32	10	83	46	108	64	86	243	88	56	0,430	8
127447070050	50	40	10	89	52	108	64	98	261	93	58	0,630	8
127447070063	63	50	10	108	62	134	76	122	293	111	66	1,055	1

FKM 27.447.7

Artikel	d	DN	PN	B	B1	C	C1	E	H	H1	L	Gewicht kg	VE
127447071020	20	15	10	54	29	67	40	54	175	65	41	0,135	22
127447071025	25	20	10	65	35	85	49	65	210	70	52	0,208	12
127447071032	32	25	10	70	39	85	49	73	226	78	55	0,300	8
127447071040	40	32	10	83	46	108	64	86	243	88	56	0,430	8
127447071050	50	40	10	89	52	108	64	98	261	93	58	0,630	8
127447071063	63	50	10	108	62	134	76	122	293	111	66	1,055	1
