21.447.30.1 | VKDBEV

2-Wege-Kugelhahn d 20 - 63, VKD DualBlock®, PVC-U, PE100-LS-Stutzen

  • Anschluss: PE100-LS-Stutzen SDR 11 zum Heizelementstumpf- und Heizwendelschweißen
  • PN16 bei Wasser 20 °C
  • mit gesicherter Überwurfmutter
  • um ein radiales Ausbauen der Armatur bei Verwendung von E-Muffen zu gewährleisten, müssen spezielle Einlegeteile (CVDE-EM, CVDM-EM) verwendet werden
  • Dichtung: PTFE/EPDM

Hinweis:

Auch mit Dichtung PTFE/FKM erhältlich.

Zurück Datenblatt

EPDM 21.447.3X.1

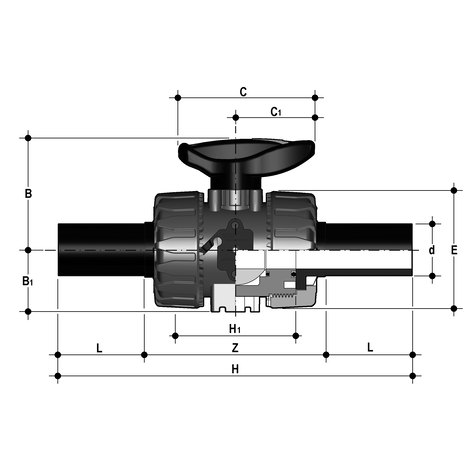

Artikel d DN PN B B1 C C1 E H H1 L Gewicht
kg
VE
121447030020 20 15 16 54 29 67 40 54 175 65 41 0,220 22
121447030025 25 20 16 65 34,5 85 49 65 210 70 52 0,340 12
121447030032 32 25 16 69,5 39 85 49 73 226 78 54,5 0,440 8
121447030040 40 32 16 82,5 46 108 64 86 243 88 56 0,690 8
121447030050 50 40 16 89 52 108 64 98 261 93 58 0,950 8
121447030063 63 50 16 108 62 134 76 122 293 111 66 1,610 1

FKM 21.447.3x.1

Artikel d DN PN B B1 C C1 E H H1 L Gewicht
kg
VE
121447031020 20 15 16 54 29 67 40 54 175 65 41 0,220 22
121447031025 25 20 16 65 34,5 85 49 65 210 70 52 0,340 12
121447031032 32 25 16 69,5 39 85 49 73 226 78 54,5 0,440 8
121447031040 40 32 16 82,5 46 108 64 86 243 88 56 0,690 8
121447031050 50 40 16 89 52 108 64 98 261 93 58 0,950 8
121447031063 63 50 16 108 62 134 76 122 293 111 66 1,610 1
