22.447.2X | VKDIA

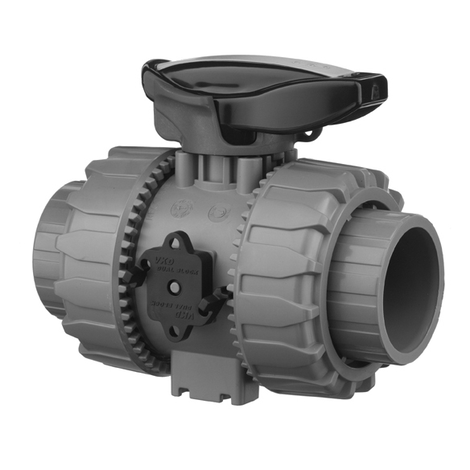

2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, ABS, Klebemuffe

  • Anschluss: Klebemuffe
  • radial ein- und ausbaubar
  • mit gesicherter Überwurfmutter
  • Dichtung: PTFE/EPDM oder PTFE/FKM
Zurück Datenblatt
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, ABS, Klebemuffe
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, ABS, Klebemuffe
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, ABS, Klebemuffe
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, ABS, Klebemuffe

Dichtung: EPDM

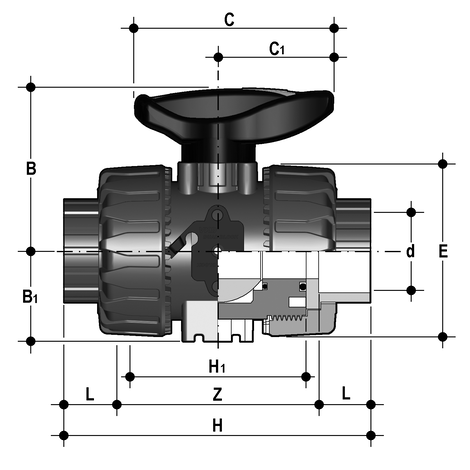

Artikel d DN PN B B1 C C1 E H H1 L Z Gewicht [kg] VE
122447020016 16 10 16 54 29 67 40 54 103 65 14 75 0,160 22
122447020020 20 15 16 54 29 67 40 54 103 65 16 71 0,160 22
122447020025 25 20 16 65 34,5 85 49 65 115 70 19 77 0,265 12
122447020032 32 25 16 69,5 39 85 49 73 128 78 22 84 0,345 12
122447020040 40 32 16 82,5 46 108 64 86 146 88 26 94 0,550 8
122447020050 50 40 16 89 52 108 64 98 164 93 31 102 0,730 8
122447020063 63 50 16 108 62 134 76 122 199 111 38 123 1,280 6

Zubehör

<P>Endschalter-Box für handbetätigte Kugelhähne VKD/TKD und Absperrklappen FK und pneumatische Kugelhähne VKD/TKD und pneumatische Absperrklappen FE/FK</P>
224.LSQT | LSQT
Endschalter-Box für handbetätigte Kugelhähne VKD/TKD und Absperrklappen FK und pneumatische Kugelhähne VKD/TKD und pneumatische Absperrklappen FE/FK
<P>Adapterkit für Aufbau von Endschalter LSQT auf VKD/TKD Kugelhahn – handbetätigt</P>
024.447.LSQ.KIT | LS Quick Kit
Adapterkit für Aufbau von Endschalter LSQT auf VKD/TKD Kugelhahn – handbetätigt
