27.447.2X.1 | VKDIM
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PP, Schweißmuffen
- Anschluss: Schweißmuffe
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/EPDM oder PTFE/FKM
Hinweis:
Auch in der Ausführung mit Sicherheitshebel VKDIM-SHX erhältlich.
Dichtung: EPDM

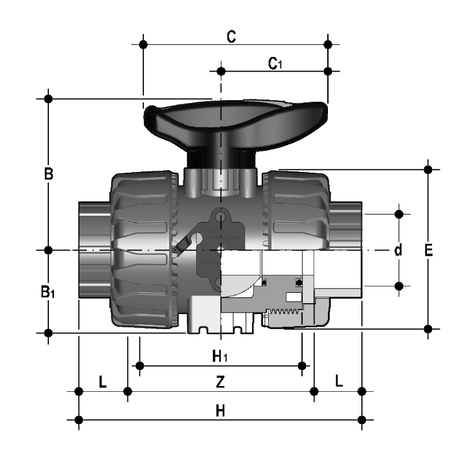

| Artikel | d | DN | PN | B | B1 | C | C1 | H | H1 | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127447020016 | 16 | 10 | 10 | 54 | 29 | 67 | 40 | 102 | 65 | 75 | 0,150 | 22 |
| 127447020020 | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 102 | 65 | 73 | 0,210 | 22 |
| 127447020025 | 25 | 20 | 10 | 65 | 34,5 | 85 | 85 | 114 | 70 | 82 | 0,330 | 10 |
| 127447020032 | 32 | 25 | 10 | 69,5 | 39 | 85 | 85 | 126 | 78 | 90 | 0,440 | 10 |
| 127447020040 | 40 | 32 | 10 | 82,5 | 46 | 108 | 108 | 141 | 85 | 100 | 0,430 | 8 |
| 127447020050 | 50 | 40 | 10 | 89 | 52 | 108 | 108 | 164 | 93 | 117 | 0,930 | 8 |
| 127447020063 | 63 | 50 | 10 | 108 | 62 | 134 | 134 | 199 | 111 | 144 | 1,580 | 4 |
Dichtung: FKM
| Artikel | d | DN | PN | B | B1 | C | C1 | H | H1 | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127447021016 | 16 | 10 | 10 | 54 | 29 | 67 | 40 | 102 | 65 | 75 | 0,150 | 22 |
| 127447021020 | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 102 | 65 | 73 | 0,210 | 22 |
| 127447021025 | 25 | 20 | 10 | 65 | 34,5 | 85 | 49 | 114 | 70 | 82 | 0,330 | 10 |
| 127447021032 | 32 | 25 | 10 | 69,5 | 39 | 85 | 49 | 126 | 78 | 90 | 0,440 | 10 |
| 127447021040 | 40 | 32 | 10 | 82,5 | 46 | 108 | 64 | 141 | 85 | 100 | 0,700 | 8 |
| 127447021050 | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 164 | 93 | 117 | 0,930 | 8 |
| 127447021063 | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 199 | 111 | 144 | 1,580 | 4 |
