21.447.X2X | VKDIV-SHX

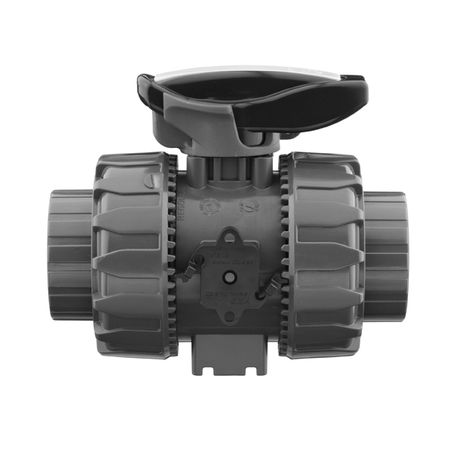

2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PVC-U, Klebemuffe, Sicherheitshebel

  • Anschluss: Klebemuffe
  • radial ein- und ausbaubar
  • mit gesicherter Überwurfmutter
  • mit Sicherheitshebel
  • mit Inserts Edelstahl
  • Dichtung: PTFE/EPDM oder PTFE/FKM
Zurück Datenblatt
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PVC-U, Klebemuffe, Sicherheitshebel
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PVC-U, Klebemuffe, Sicherheitshebel
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PVC-U, Klebemuffe, Sicherheitshebel
2-Wege-Kugelhahn d 16 - 63, VKD DualBlock, PVC-U, Klebemuffe, Sicherheitshebel
Artikel d DN PN B B1 C C1 E H H1 L Z Gewicht
kg		 VE
121447X20016 16 10 16 54 29 67 40 54 103 65 14 75 0,215 22
121447X20020 20 15 16 54 29 67 40 54 103 65 16 71 0,215 12
121447X20025 25 20 16 65 34,5 85 49 65 115 70 19 77 0,330 12
121447X20032 32 25 16 69,5 39 85 49 73 128 78 22 84 0,440 12
121447X20040 40 32 16 82,5 46 108 64 86 146 88 26 94 0,693 8
121447X20050 50 40 16 89 52 108 64 98 164 93 31 102 0,925 8
121447X20063 63 50 16 108 62 134 76 122 199 111 38 123 1,577 6
Artikel d DN PN B B1 C C1 E H H1 L Z Gewicht
kg		 VE
121447X21016 16 10 16 54 29 67 40 54 103 65 14 75 0,225 22
121447X21020 20 15 16 54 29 67 40 54 103 65 16 71 0,215 22
121447X21025 25 20 16 65 34,5 85 49 65 115 70 19 77 0,330 12
121447X21032 32 25 16 69,5 39 85 49 73 128 78 22 84 0,440 12
121447X21040 40 32 16 82,5 46 108 64 86 146 88 26 94 0,778 8
121447X21050 50 40 16 89 52 108 64 98 164 93 31 102 0,935 8
121447X21063 63 50 16 108 62 134 76 122 199 111 38 123 1,577 6
