227.382.7X | DKUBM/CP-NC

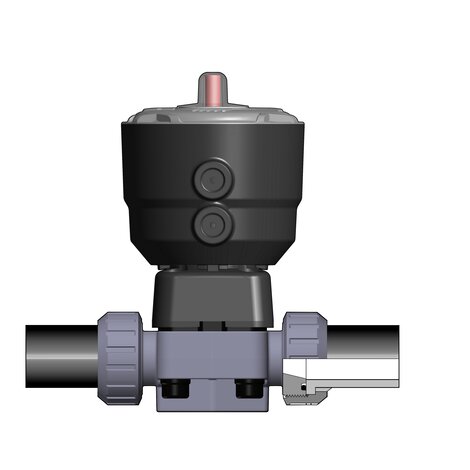

2/2-Wege-Membranventil DK/CP, PP, d 20 - d 63, Verschraubung mit PP-LS Stutzen, NC
2/2-Wege-Membranventil mit pneumatischem Kolben-Stellantrieb
mit optischer Stellungsanzeige
- maximierter Durchfluss
- Gehäusewerkstoff: PP
- Funktion: normal geschlossen (NC)
- Membranwerkstoff: wahlweise EPDM - FKM - PTFE/EPDM
- Steuerdruck: max. 6 bar
- Steueranschluss: R 1/4''
- Antriebsfarbe: schwarz (mit grauer Haube)
- Steuerluftanschluss 90° drehbar in Durchflussrichtung
- Betriebsdruck: einseitig anstehend
- Anschlussart: Verschraubung mit PP-LS Stutzen, SDR11 zum Heizelementstumpf- und Heizwendelschweißen
Dichtung: EPDM - Funktion: NC
| Artikel | d | DN | PN | Antrieb | Dichtung | Membranwerkstoff | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|
| 227382070100025 | 25 | 20 | 10 | NC | EPDM | EPDM | 1,010 | 1 |
| 227382070100040 | 40 | 32 | 10 | NC | EPDM | EPDM | 1,010 | 1 |
Dichtung: FKM - Funktion: NC
| Artikel | d | DN | PN | Antrieb | Dichtung | Membranwerkstoff | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|
| 227382071100020 | 20 | 15 | 10 | NC | FKM | FKM | - | 1 |
| 227382071100025 | 25 | 20 | 10 | NC | FKM | FKM | 0,990 | 1 |
| 227382071100032 | 32 | 25 | 10 | NC | FKM | FKM | 1,460 | 1 |
| 227382071100040 | 40 | 32 | 10 | NC | FKM | FKM | 2,650 | 1 |
| 227382071100050 | 50 | 40 | 10 | NC | FKM | FKM | - | 1 |
| 227382071100063 | 63 | 50 | 10 | NC | FKM | FKM | 5,930 | 1 |
Dichtung: PTFE/EPDM - Funktion: NC
| Artikel | d | DN | PN | Antrieb | Dichtung | Membranwerkstoff | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|
| 227382072100020 | 20 | 15 | 10 | NC | FKM | PTFE/EPDM | 1,010 | 1 |
| 227382072100025 | 25 | 20 | 10 | NC | FKM | PTFE/EPDM | - | 1 |
| 227382072100032 | 32 | 25 | 10 | NC | FKM | PTFE/EPDM | - | 1 |
| 227382072100040 | 40 | 32 | 10 | NC | FKM | PTFE/EPDM | - | 1 |
| 227382072100050 | 50 | 40 | 10 | NC | FKM | PTFE/EPDM | - | 1 |
| 227382072100063 | 63 | 50 | 10 | NC | FKM | PTFE/EPDM | - | 1 |
