227.382.5X | DKUIM/CP-DA

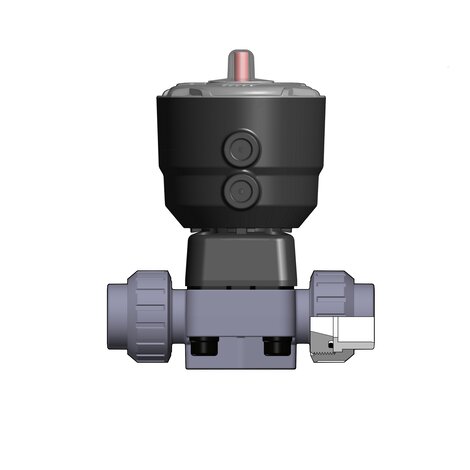

2/2-Wege-Membranventil DK/CP, PP, d 20-d 63, Verschraubung mit Schweißmuffe, DA
2/2-Wege-Membranventil mit pneumatischem Kolben-Stellantrieb
mit optischer Stellungsanzeige
- maximierter Durchfluss
- Gehäusewerkstoff: PP
- Funktion: doppelt wirkend (DA)
- Membranwerkstoff: wahlweise EPDM - FKM - PTFE/EPDM
- Steuerdruck: max. 5 bar
- Steueranschluss: R 1/4''
- Antriebsfarbe: schwarz (mit grauer Haube)
- Steuerluftanschluss 90° drehbar in Durchflussrichtung
- Betriebsdruck: einseitig anstehend
- Anschluss: Verschraubung mit Schweißmuffe zum Heizelementmuffenschweißen
Dichtung: EPDM
| Artikel | d | DN | PN | Antrieb | Dichtung | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|---|
| 227382050300025 | 25 | 20 | 10 | DA | EPDM | EPDM | 1 |
| 227382050300020 | 20 | 15 | 10 | DA | EPDM | EPDM | 1 |
| 227382050300032 | 32 | 25 | 10 | DA | EPDM | EPDM | 1 |
| 227382050300040 | 40 | 32 | 10 | DA | EPDM | EPDM | 1 |
| 227382050300050 | 50 | 40 | 10 | DA | EPDM | EPDM | 1 |
| 227382050300063 | 63 | 50 | 10 | DA | EPDM | EPDM | 1 |
Dichtung: FKM
| Artikel | d | DN | PN | Antrieb | Dichtung | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|---|
| 227382051300020 | 20 | 15 | 10 | DA | FKM | FKM | 1 |
| 227382051300025 | 25 | 20 | 10 | DA | FKM | FKM | 1 |
| 227382051300032 | 32 | 25 | 10 | DA | FKM | FKM | 1 |
| 227382051300040 | 40 | 32 | 10 | DA | FKM | FKM | 1 |
| 227382051300050 | 50 | 40 | 10 | DA | FKM | FKM | 1 |
| 227382051300063 | 63 | 50 | 10 | DA | FKM | FKM | 1 |
Dichtung: PTFE/EPDM
| Artikel | d | DN | PN | Antrieb | Dichtung | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|---|
| 227382052300020 | 20 | 15 | 10 | DA | FKM | PTFE/EPDM | 1 |
| 227382052300025 | 25 | 20 | 10 | DA | FKM | PTFE/EPDM | 1 |
| 227382052300032 | 32 | 25 | 10 | DA | FKM | PTFE/EPDM | 1 |
| 227382052300040 | 40 | 32 | 10 | DA | FKM | PTFE/EPDM | 1 |
| 227382052300050 | 50 | 40 | 10 | DA | FKM | PTFE/EPDM | 1 |
| 227382052300063 | 63 | 50 | 10 | DA | FKM | PTFE/EPDM | 1 |
