221.447.1X | VKDFV/CP-NC

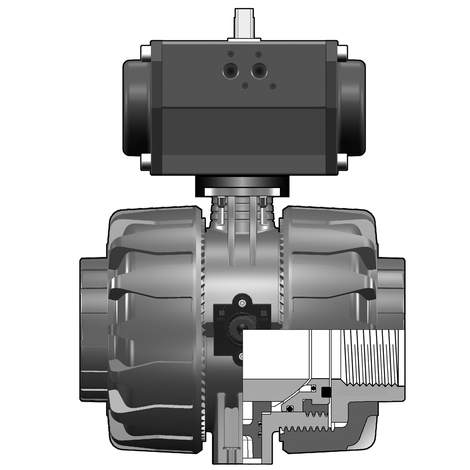

2/2-Wege-Kugelhahn VKD, PVC-U, R 3/8" - R 4", Gewindemuffen, NC
- 2/2-Wege-Kugelhahn mit gesicherten Überwurfmuttern aus PVC-U mit pneumatischem Stellantrieb
- Funktion: normal geschlossen
- Steuerdruck: Standard 5 bar
- reduzierter Steuerdruck: auf Anfrage
- Steueranschluss: G 1/8'' Namur (DN10 - DN25) G 1/4'' Namur (DN32 - DN100)
- *** DN 65 - DN 100 = PN16 auf Anfrage
- Anschluss: Gewindemuffen
- Dichtung: wahlweise PTFE/EPDM oder PTFE/FKM
Dichtung: EPDM
| Artikel | DN | R | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 221447010100063 | 50 | 2'' | 16 | NC | EPDM | 1 |
| 221447010100016 | 10 | 3/8'' | 16 | NC | EPDM | 1 |
| 221447010100020 | 15 | 1/2'' | 16 | NC | EPDM | 1 |
| 221447010100025 | 20 | 3/4'' | 16 | NC | EPDM | 1 |
| 221447010100032 | 25 | 1'' | 16 | NC | EPDM | 1 |
| 221447010100040 | 32 | 1 1/4'' | 16 | NC | EPDM | 1 |
| 221447010100050 | 40 | 1 1/2'' | 16 | NC | EPDM | 1 |
| 221447010100075 | 65 | 2 1/2'' | ***10 | NC | EPDM | 1 |
| 221447010100090 | 80 | 3'' | ***10 | NC | EPDM | 1 |
| 221447010100110 | 100 | 4'' | ***10 | NC | EPDM | 1 |
Dichtung: FKM
| Artikel | DN | R | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 221447011100016 | 10 | 3/8'' | 16 | NC | FKM | 1 |
| 221447011100020 | 15 | 1/2'' | 16 | NC | FKM | 1 |
| 221447011100025 | 20 | 3/4'' | 16 | NC | FKM | 1 |
| 221447011100032 | 25 | 1'' | 16 | NC | FKM | 1 |
| 221447011100040 | 32 | 1 1/4'' | 16 | NC | FKM | 1 |
| 221447011100050 | 40 | 1 1/2'' | 16 | NC | FKM | 1 |
| 221447011100063 | 50 | 2'' | 16 | NC | FKM | 1 |
| 221447011100075 | 65 | 2 1/2'' | ***10 | NC | FKM | 1 |
| 221447011100090 | 80 | 3'' | ***10 | NC | FKM | 1 |
| 221447011100110 | 100 | 4'' | ***10 | NC | FKM | 1 |
