221.447.3X | VKDBEV/CP-NO

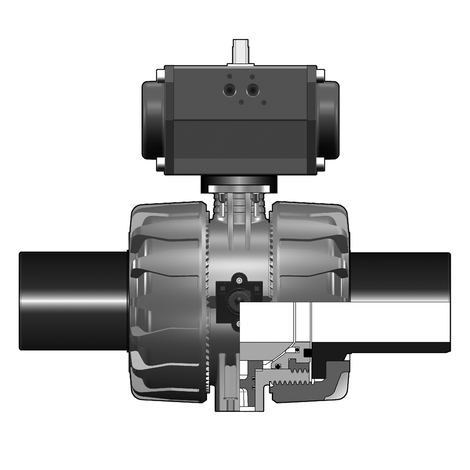

2/2-Wege-Kugelhahn VKD, PVC-U, d 20-d 110, PE LS Stutzen, NO
- 2/2-Wege-Kugelhahn mit gesicherten Überwurfmuttern aus PVC-U mit pneumatischem Stellantrieb
- Funktion: normal geöffnet, inklusive optischer Stellungsanzeige
- Steuerdruck: Standard 5 bar
- reduzierter Steuerdruck: auf Anfrage
- Steueranschluss: G 1/8'' Namur (DN15 - DN25) G 1/4'' Namur (DN32 - DN100)
- *** DN 65 - DN 100 = PN16 auf Anfrage
- Anschluss: PE-LS Stutzen zum Heizelementstumpf- und Heizwendelschweißen (PN16 bei Wasser 20 °C)
- Dichtung: PTFE/EPDM oder PTFE/FKM
Dichtung: EPDM
| Artikel | d | DN | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 221447030200020 | 20 | 15 | 16 | NO | EPDM | 1 |
| 221447030200025 | 25 | 20 | 16 | NO | EPDM | 1 |
| 221447030200032 | 32 | 25 | 16 | NO | EPDM | 1 |
| 221447030200040 | 40 | 32 | 16 | NO | EPDM | 1 |
| 221447030200050 | 50 | 40 | 16 | NO | EPDM | 1 |
| 221447030200063 | 63 | 50 | 16 | NO | EPDM | 1 |
| 221447030200075 | 75 | 65 | ***10 | NO | EPDM | 1 |
| 221447030200090 | 90 | 80 | ***10 | NO | EPDM | 1 |
| 221447030200110 | 110 | 100 | ***10 | NO | EPDM | 1 |
Dichtung: FKM
| Artikel | d | DN | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 221447031200020 | 20 | 15 | 16 | NO | FKM | 1 |
| 221447031200025 | 25 | 20 | 16 | NO | FKM | 1 |
| 221447031200032 | 32 | 25 | 16 | NO | FKM | 1 |
| 221447031200040 | 40 | 32 | 16 | NO | FKM | 1 |
| 221447031200050 | 50 | 40 | 16 | NO | FKM | 1 |
| 221447031200063 | 63 | 50 | 16 | NO | FKM | 1 |
| 221447031200075 | 75 | 65 | ***10 | NO | FKM | 1 |
| 221447031200090 | 90 | 80 | ***10 | NO | FKM | 1 |
| 221447031200110 | 110 | 100 | ***10 | NO | FKM | 1 |
