223.447.0X | VKDDC/CP-NO

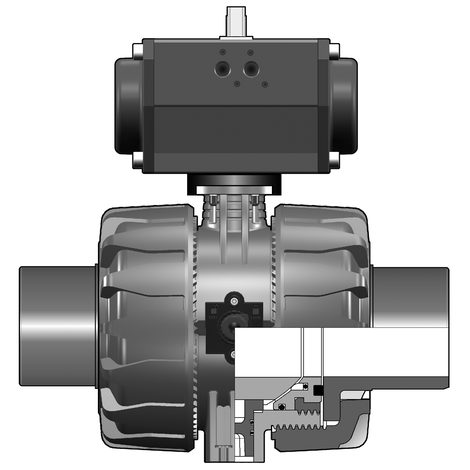

2/2-Wege-Kugelhahn VKD, PVC-C, d 20 - d 110, Klebestutzen, NO
2/2-Wege-Kugelhahn mit gesicherten Überwurfmuttern aus PVC-C mit pneumatischem Stellantrieb
- Funktion: normal geöffnet, inklusive optischer Stellungsanzeige
- Steuerdruck: Standard 5 bar
- reduzierter Steuerdruck: auf Anfrage
- Steueranschluss: G 1/8'' Namur (DN15 - DN25) G 1/4'' Namur (DN32 - DN100)
- ***DN 65 - DN 100 = PN16 auf Anfrage
- Anschluss: Klebestutzen
- Dichtung: wahlweise PTFE/EPDM oder PTFE/FKM
Dichtung: EPDM
| Artikel | d | DN | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 223447000200020 | 20 | 15 | 16 | NO | EPDM | 1 |
| 223447000200025 | 25 | 20 | 16 | NO | EPDM | 1 |
| 223447000200032 | 32 | 25 | 16 | NO | EPDM | 1 |
| 223447000200040 | 40 | 32 | 16 | NO | EPDM | 1 |
| 223447000200050 | 50 | 40 | 16 | NO | EPDM | 1 |
| 223447000200063 | 63 | 50 | 16 | NO | EPDM | 1 |
| 223447000200075 | 75 | 65 | ***10 | NO | EPDM | 1 |
| 223447000200090 | 90 | 80 | ***10 | NO | EPDM | 1 |
| 223447000200110 | 110 | 100 | ***10 | NO | EPDM | 1 |
Dichtung: FKM
| Artikel | d | DN | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 223447001200020 | 20 | 15 | 16 | NO | FKM | 1 |
| 223447001200025 | 25 | 20 | 16 | NO | FKM | 1 |
| 223447001200032 | 32 | 25 | 16 | NO | FKM | 1 |
| 223447001200040 | 40 | 32 | 16 | NO | FKM | 1 |
| 223447001200050 | 50 | 40 | 16 | NO | FKM | 1 |
| 223447001200063 | 63 | 50 | 16 | NO | FKM | 1 |
| 223447001200075 | 75 | 65 | ***10 | NO | FKM | 1 |
| 223447001200090 | 90 | 80 | ***10 | NO | FKM | 1 |
| 223447001200110 | 110 | 100 | ***10 | NO | FKM | 1 |
Downloads
1.7 MB,
PDF
Bedienungsanleitung
