227.447.2X | VKDIM/CP-NC

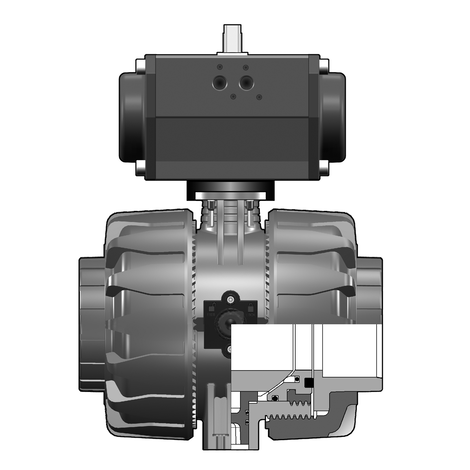

2/2-Wege-Kugelhahn VKD, PP, d 20 - d 110, Schweißmuffe zum Heizelementmuffenschweißen, NC
2/2-Wege-Kugelhahn mit gesicherten Überwurfmuttern aus PP mit pneumatischem Stellantrieb
- Funktion: normal geschlossen
- Steuerdruck: Standard 5 bar
- reduzierter Steuerdruck: auf Anfrage
- Steueranschluss: G 1/8'' Namur (DN 15 - DN 25) G 1/4'' Namur (DN 32 - DN 100)
- Anschlussart: Schweißmuffe zum Heizelementmuffenschweißen
- Dichtungswerkstoff: PTFE/EPDM, PTFE/FKM auf Anfrage
Hinweis:
Weitere Anschlussarten: Festflansch (VKDOM/CP).
Weitere Steuerfunktionen erhältlich: normal geöffnet (VKDIM/CP-NO) oder doppelt wirkend (VKDIM/CP-DA).
Dichtung: EPDM - Funktion: NC
| Artikel | d | DN | PN | Antrieb | Dichtung | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 227447020100020 | 20 | 15 | 10 | NC | EPDM | - | 1 |
| 227447020100025 | 25 | 20 | 10 | NC | EPDM | - | 1 |
| 227447020100032 | 32 | 25 | 10 | NC | EPDM | 2,500 | 1 |
| 227447020100040 | 40 | 32 | 10 | NC | EPDM | - | 1 |
| 227447020100050 | 50 | 40 | 10 | NC | EPDM | 2,700 | 1 |
| 227447020100063 | 63 | 50 | 10 | NC | EPDM | 3,300 | 1 |
| 227447020100075 | 75 | 65 | 10 | NC | EPDM | - | 1 |
| 227447020100090 | 90 | 80 | 10 | NC | EPDM | 12,330 | 1 |
| 227447020100110 | 110 | 100 | 10 | NC | EPDM | - | 1 |
Dichtung: FKM - Funktion: NC
| Artikel | d | DN | PN | Antrieb | Dichtung | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 227447021100020 | 20 | 15 | 10 | NC | FKM | - | 1 |
| 227447021100025 | 25 | 20 | 10 | NC | FKM | - | 1 |
| 227447021100032 | 32 | 25 | 10 | NC | FKM | 1,560 | 1 |
| 227447021100040 | 40 | 32 | 10 | NC | FKM | - | 1 |
| 227447021100050 | 50 | 40 | 10 | NC | FKM | - | 1 |
| 227447021100063 | 63 | 50 | 10 | NC | FKM | - | 1 |
| 227447021100075 | 75 | 65 | 10 | NC | FKM | - | 1 |
| 227447021100090 | 90 | 80 | 10 | NC | FKM | - | 1 |
| 227447021100110 | 110 | 100 | 10 | NC | FKM | - | 1 |
