So funktioniert es: Herkömmliche vs. Siphondrainage
Akasison ist ein vollständig ausgereiftes Siphondachentwässerungssystem, das bei Aliaxis entwickelt, berechnet und getestet wurde, um eine Komplettlösung zu bieten.
Jeder Teil des Systems, vom Dachablauf über die Rohrleitungen und Befestigungen bis hin zur Notentwässerung, wurde mit einem Ziel entwickelt: der sicheren, schnellen und zuverlässigen Ableitung von Regenwasser von großen Flachdächern, selbst bei extremen Niederschlägen.
Um das Akasison-System zu verstehen, ist es hilfreich, zunächst den Unterschied zwischen herkömmlicher Schwerkraftentwässerung und siphonischer Dachentwässerung zu begreifen.
Das Grundprinzip
Herkömmliche Dachentwässerungssysteme basieren auf der Schwerkraft. Das Regenwasser fließt durch geneigte Rohre, wobei Luft und Wasser gemeinsam strömen. Dies schränkt die Kapazität ein und erfordert in der Regel mehrere Fallrohre sowie größere Rohrdurchmesser.
Das siphonische Dachentwässerungssystem von Akasison funktioniert anders. Speziell entwickelte Dachabläufe verhindern, dass Luft in das System eindringt, sobald es unter Wasser steht. Mit zunehmender Regenintensität füllt sich das Rohrsystem vollständig mit Wasser. Dadurch entsteht ein Unterdruck, der es ermöglicht, das Regenwasser mit hoher Geschwindigkeit vom Dach abzusaugen.
Herkömmliche Schwerkraftentwässerung vs. Akasison-Siphonentwässerung
Traditionelle / konventionelle Schwerkraftentwässerung
- Mehrere Fallrohre
- Geneigte Rohrleitungen auf dem Dach oder unterirdisch
- Größere Rohrdurchmesser
- Geringere Strömungsgeschwindigkeit
- Luft und Wasser fließen gemeinsam durch die Rohre
Siphonische Vollabflussentwässerung (Akasison)
- Weniger Fallrohre
- Horizontale Rohrleitungen, optimale Nutzung der Gebäudehöhe
- Kleinere Rohrdurchmesser
- Hohe Strömungsgeschwindigkeit durch Unterdruck
- Vollständig mit Wasser gefüllte Rohre (keine Luft)
Dieser grundlegende Unterschied ermöglicht es Siphonsystemen, große Mengen Regenwasser effizient abzuleiten, während sie weniger Rohre benötigen und weniger Platz im Gebäude beanspruchen.
Wo das Akasison-System den Unterschied macht
Eine siphonische Dachentwässerung funktioniert nur, wenn alle Elemente zusammenwirken. Deshalb übernimmt Aliaxis die Verantwortung für die komplette Systemplanung von Akasison. Anstatt Standardkomponenten anzupassen, entwickelt Akasison jedes Systemelement speziell für die siphonische Funktion.
Dieser Systemansatz basiert auf Forschungsarbeiten und Tests im Aliaxis Hydro Dynamics Experience Centre (HDEC). Im HDEC verschmelzen hydraulische Prinzipien, technisches Fachwissen und Praxistests zu einer Einheit und bilden die Grundlage des Akasison-Systems. Die Forschungsergebnisse werden in präzise Konstruktionsregeln und optimierte Rohrleitungssystemkonzepte umgesetzt, wodurch sichergestellt wird, dass das, was berechnet wurde, auch in der Praxis funktioniert.
Das Akasison-System kombiniert:
- Technisch ausgereifte Dachabläufe mit Luftleitblechen
- Ein ausgewogenes HDPE-Rohrsystem
- Ein spezielles Befestigungssystem, das für Ausdehnungskräfte ausgelegt ist
- Eine innovative Notfalllösung mit AirLock-Technologie
Zusammen gewährleisten diese Elemente einen Durchfluss bei vollem Durchmesser, einen kontrollierten Unterdruck und eine vorhersehbare Leistung.
Das Akasison-System: Kernelemente
Befestigungssystem – Warum ist die Befestigung bei der siphonischen Dachentwässerung so wichtig?
Rohre in Siphonsystemen sind Temperaturschwankungen und Ausdehnungskräften ausgesetzt. Herkömmliche Befestigungslösungen sind dafür nicht ausgelegt.

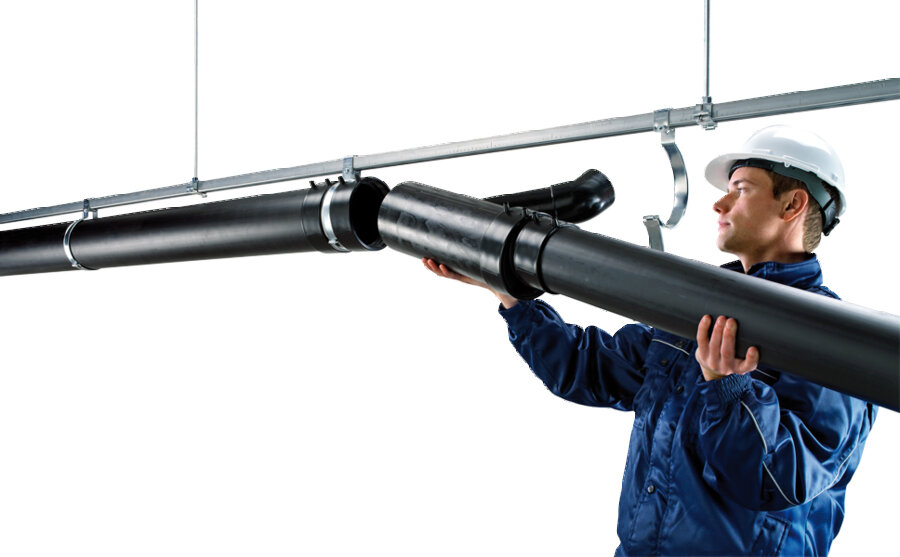

Das Akasison-Befestigungssystem wurde speziell entwickelt, um:
- Ausdehnungskräfte sicher aufzunehmen
- die Komplexität der Installation zu verringern
- die Sicherheit bei Arbeiten in der Höhe zu verbessern
- die langfristige Systemstabilität zu gewährleisten
Rohrsystem – Warum nicht einfach Standardrohre verwenden?
Siphonanlagen basieren auf einer schnellen Ansaugung und einem Durchfluss mit vollem Querschnitt. Aus diesem Grund verwendet Akasison ein spezielles HDPE-Rohrsystem, das so konzipiert und ausgelegt ist, dass es schnell in den Siphonbetrieb übergeht.
Grundprinzipien:
- Präzise berechnete Rohrdurchmesser
- Voller Durchfluss nach der Ansaugung
- Spritzgegossene Elektroschweißmuffen für sichere Verbindungen
- Temperierte HDPE-Rohre zur Reduzierung von Spannungen und zur Verlängerung der Lebensdauer
AirLock-System (Notentwässerung) – Was passiert, wenn die Niederschlagsmenge die Auslegungskapazität übersteigt?
Akasison verfolgt einen zweigleisigen Ansatz:
- Ein primäres Siphonsystem für normale Niederschlagsmengen.
- Ein sekundäres Notfallsystem für extreme Bedingungen.

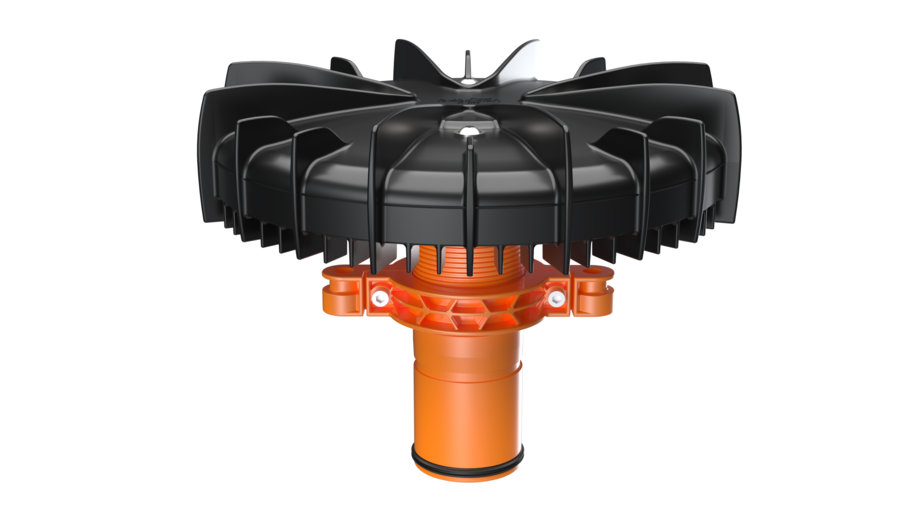

Der Akasison AirLock-Notdachauslass ist so konzipiert, dass er den Lufteinlass vor der Aktivierung blockiert. Dadurch wird sichergestellt, dass die Systemkapazität erhalten bleibt, selbst wenn bauliche Toleranzen zu Höhenunterschieden zwischen den Auslässen führen.
Dies führt zu:
- Niedrigere Wasserstände auf dem Dach
- Erhaltene Kapazität trotz Bautoleranzen
- Schnelle Steckmontage vor Ort
Dachentlüftungen und Luftleitbleche – Warum sind Dachentlüftungen in Siphonsystemen so wichtig?
Der Dachablauf bestimmt, wie effizient das Wasser in das System gelangt.

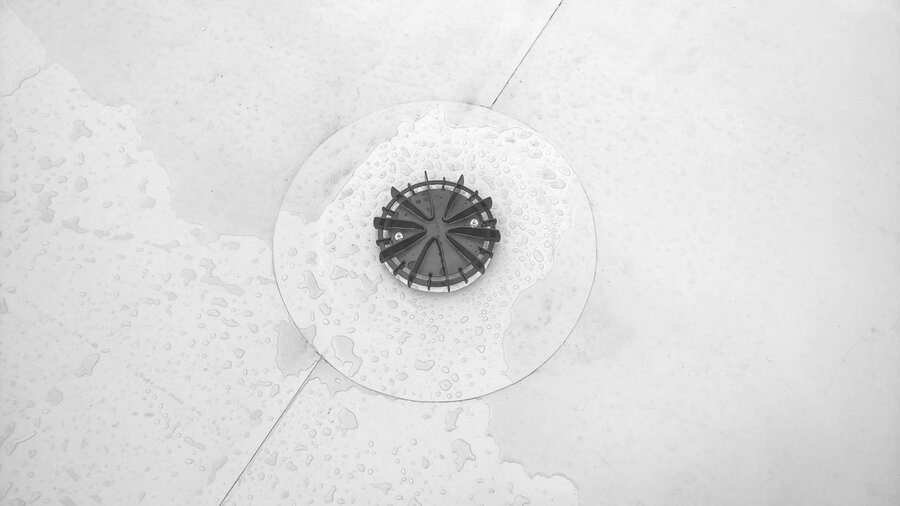

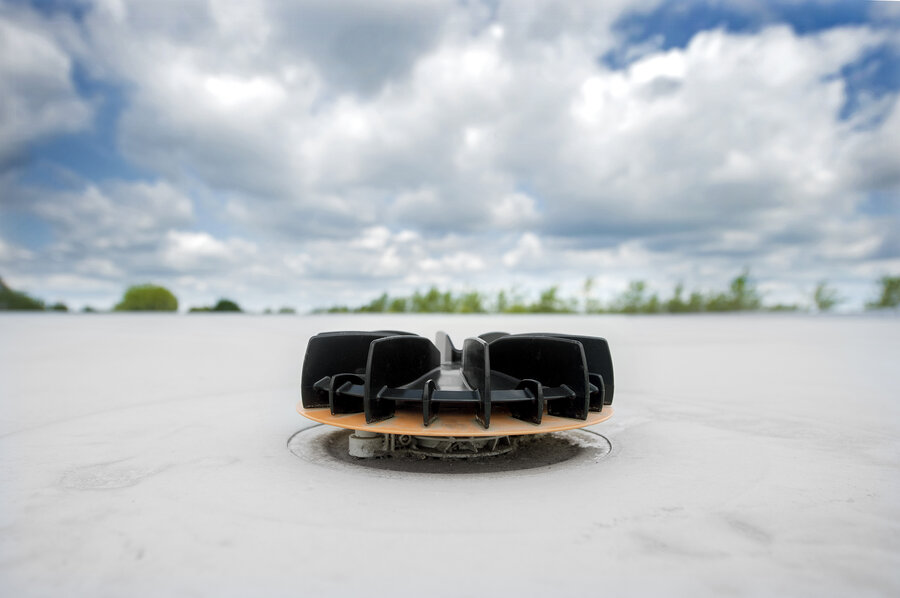

Akasison-Dachabläufe sind ausgestattet mit:
- Integrierten Luftleitblechen, um das Eindringen von Luft zu verhindern
- Hohe Einlaufgeschwindigkeiten für eine schnellere Ansaugung
- Modulare Grundplatten, die mit verschiedenen Dachbahnen kompatibel sind
- Verstellbare Notabläufe für Flexibilität während der gesamten Lebensdauer des Gebäudes
Sehen heißt glauben: Akasison in Aktion
Die Funktionsweise des Siphons lässt sich am besten verstehen, wenn man ihn in Aktion sieht!
Aliaxis Hydro Dynamics Experience Centre (HDEC)
Innovation bei Aliaxis beginnt damit, zu verstehen, wie sich Wasser in der Praxis verhält.

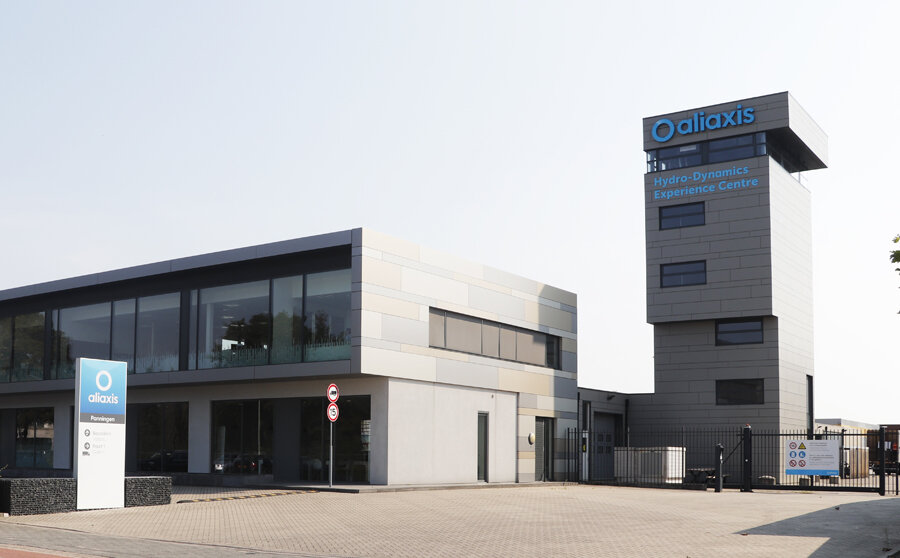

Deshalb verfügen wir über ein eigenes Hydro Dynamics Experience Centre (HDEC) vor Ort in Panningen, Niederlande.
Hier kommen Strömungsdynamik, technisches Fachwissen und Praxistests zusammen. Wir entwickeln und validieren siphonische Dachentwässerungslösungen unter kontrollierten Bedingungen und setzen so Theorie in Systeme um, die bei starken und extremen Regenfällen zuverlässig funktionieren.
Durch die Prüfung kompletter Systeme und einzelner Komponenten können wir unsere Konstruktionen kontinuierlich verbessern, die Komplexität der Systeme reduzieren und eine vorhersehbare Leistung vor Ort gewährleisten.
Dieser Ansatz ermöglicht es Akasison, effiziente, sichere und langlebige Dachentwässerungslösungen anzubieten, oft mit weniger Komponenten und Materialien. Die im HDEC gewonnenen Erkenntnisse fließen direkt in unsere Produkte, Konstruktionsregeln und Engineering-Tools ein und stellen sicher, dass sich unsere Konstruktionen in der Praxis bewähren.
Forschungszentrum für Hochhäuser – Northampton, Vereinigtes Königreich
Neben dem HDEC betreibt Aliaxis ein Forschungszentrum für Hochhäuser in Northampton im Vereinigten Königreich. Dieses Zentrum widmet sich den spezifischen Herausforderungen der (Regen-)Entwässerung [MS20.1] in Hochhäusern.
Zu den Schwerpunkten des Zentrums gehören:
- Verhalten von Hochhaussystemen
- Durchflussverhalten über große Höhen
- Druckeinflüsse und Systemstabilität in vertikalen Anwendungen
Die im Hochhausforschungszentrum durchgeführten Forschungsarbeiten unterstützen die Entwicklung von Lösungen für immer komplexere und höhere Gebäude, bei denen Sicherheit, Zuverlässigkeit und kontrolliertes Wasserverhalten von entscheidender Bedeutung sind.
Die Erkenntnisse beider Zentren fließen direkt in die Produkte von Akasison[MS21.1], in die Regeln für die Systemauslegung und in die Konstruktionssoftware ein, wodurch die Forschung in reale Projekte umgesetzt wird. So wird sichergestellt, dass die Systeme in der Praxis getestet, validiert und erprobt werden, bevor sie auf der Baustelle zum Einsatz kommen, und nicht nur am Bildschirm berechnet werden.
Echte Projekte, echte Leistung
Akasison-Systeme kommen europaweit bei großflächigen und komplexen Dachkonstruktionen zum Einsatz, darunter Industrie- und Logistikgebäude, Gewerbeprojekte und Sportstadien, und unterstützen Projekte durch:
- Enge Zeitpläne
- Hohe Anforderungen an die Regenwasserableitung
- Komplexe Koordination zwischen den Beteiligten
Downloads
Hier finden Sie alle technischen Unterlagen, Gestaltungsrichtlinien und digitalen Ressourcen, die Sie benötigen, um Sie von der ersten Spezifikation bis zur Installation zu unterstützen.
