21.403.6X | SVUFV
Druckhalteventil, PVC-U, Gewindemuffe
- Anschluss: Gewindemuffe
- nur für Kunststoffgewinde
- Dichtung: EPDM oder FKM
- Einstellbereich: 0,3 - 4,0 bar
- Einbau ist lageunabhängig. Um störenden Schmutzeintrag zu vermeiden, wird der Einbau eines feinsiebigen Schmutzfängers empfohlen.
- dürfen nicht bei abrasiven und auskristallisierenden Medien eingesetzt werden.
- Druckfeder aus legiertem Qualitätsstahl
EPDM 21.403.60

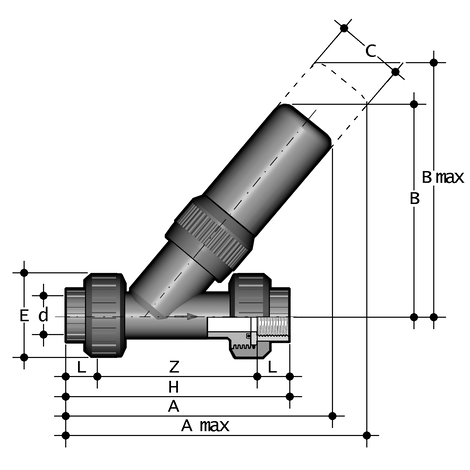

| Artikel | DN | R | PN | A | A max | B | B max | C | E | H | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121403060020 | 15 | 1/2" | 16 | 153 | 193 | 118 | 170 | 34 | 55 | 135 | 15 | 112 | 0,280 | 1 |
| 121403060025 | 20 | 3/4" | 16 | 191 | 271 | 150 | 220 | 40 | 66 | 158 | 16,3 | 126,4 | 0,575 | 1 |
| 121403060032 | 25 | 1" | 16 | 226 | 296 | 175 | 230 | 48 | 75 | 176 | 19,1 | 144,8 | 0,871 | 1 |
FPM 21.403.61
| Artikel | DN | R | PN | A | A max | B | B max | C | E | H | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121403061020 | 15 | 1/2" | 16 | 153 | 193 | 118 | 170 | 34 | 55 | 135 | 15 | 112 | 0,311 | 1 |
| 121403061025 | 20 | 3/4" | 16 | 191 | 271 | 150 | 220 | 40 | 66 | 158 | 16,3 | 126,4 | 0,483 | 1 |
| 121403061032 | 25 | 1" | 16 | 226 | 296 | 175 | 230 | 48 | 75 | 176 | 19,1 | 144,8 | 0,872 | 1 |
