AQK

AQUAFAST Kupplung (U-Stück)

Längskraftschlüssige Kupplung zur Verbindung von PE-HD- (PE80, PE100, PEX/SDR 11, 17 und 17.6) und PVC-Rohren ohne Innenstützhülse. Gehäuse, Druck-, Folge- und Greifring aus duktilem Gusseisen, Korrosionsschutz Rilsan. Schrauben und Muttern aus Edelstahl, verzinkt/sheraplexbeschichtet auf Anfrage. Resistors aus Stahl verzinkt. Dichtung EPDM für Trinkwasser.

Zurück Datenblatt

Einsatzbereiche

AQFA und AQK mit Edelstahlbolzen lieferbar von d 63 bis d 450, mit verzinkten Bolzen von d 63 bis d 315. Die Flanschbilder bei FGFA sind nach EN 1092 generell in PN10 und PN16 ausgeführt.

AQUAFAST kann im Trinkwasserverteilungsnetz mit EPDM Dichtung (DVGW-W270 [11.2007], KTW) eingesetzt und bis 16 bar Betriebsdruck beaufschlagt werden. Schrauben und Muttern entsprechen der Festigkeitsklasse 8.8/8 und sind verzinkt/sheraplexbeschichtet oder aus Edelstahl.

Verarbeitungshinweise

Mit AQUAFAST können längskraftschlüssige Verbindungen der oben genannten Rohrmaterialien ohne Verwendung von Innenstützhülsen hergestellt werden.

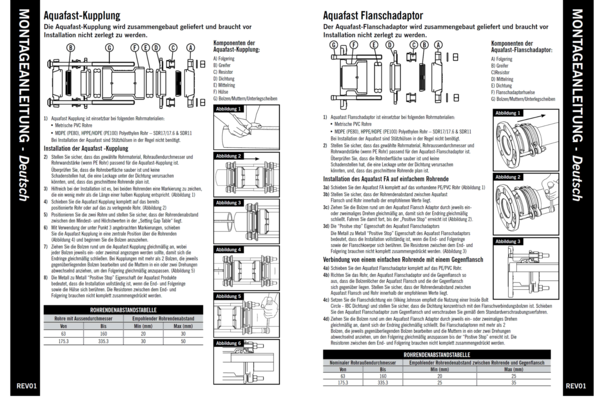

Die Rohrenden sind nach den allgemeinen Montageanforderungen (siehe Montageanleitung AQUAFAST) vorzubereiten.

Die Einstecktiefen tmin./tmax. Sind unbedingt einzuhalten.

Vor der Wiederverwendung von AQUAFAST d 63 bis d 315 müssen die Greifringe AQGR und die Resistors AQR zur Gewährleistung der einwandfreien Funktion ausgetauscht werden.

Zur Erleichterung der Montage empfehlen wir den Einsatz einer DVGW-registrierten Montagepaste.

Gute Gründe für AQUAFAST

Körper Druck-, Folge- und Greifring aus Duktilguss GGG40 und mit RILSAN beschichtet

Durch spezielles Dichtungsdesign ist keine Innenstützhülse für PE-HD-Rohre von SDR 17.6 bis SDR 11 erforderlich

Die Bauteile werden werksseitig vormontiert geliefert, somit sind keine Umbau- und Auswechselarbeiten vor Ort erforderlich

Kupplung als Reparatur-/Überschiebekupplung verwendbar

Eine Dichtung und ein Greifring für die Rohrmaterialien PE-HD und PVC

Definierte Vorspannung der Dichtungen, da mechanische Anschläge vorhanden sind

Einfache Montage mit handelsüblichen Werkzeugen

Kein Drehmomentschlüssel erforderlich, da mechanische Anschläge vorhanden sind

Dicht- und Greifsystem arbeiten unabhängig voneinander. Somit ist bei dynamischer Belastung eine sichere und dauerhafte Abdichtung gewährleistet

Downloads

...
4.2 MB, PDF get_app
