35.447.51.2 | VKDBF-FKM
2-Wege-Kugelhahn d75-110, VKD DualBlock, PVDF, PVDF-LS-Stutzen, FKM
- Anschluss: PVDF-LS-Stutzen zum Heizelementstumpf- und IR-Schweißen
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/FKM
- kundenspezifisch kennzeichenbar mit "Labelling System" (siehe Zubehör)

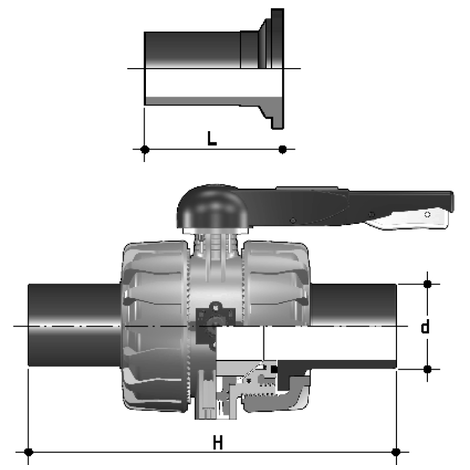

| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135447051075 | 75 | 65 | 16 | 164 | 87 | 225 | 175 | 162 | 284 | 133 | 71 | 5,950 | 1 |
| 135447051090 | 90 | 80 | 16 | 177 | 105 | 327 | 272 | 202 | 300 | 149 | 88 | 9,570 | 2 |
| 135447051110 | 110 | 100 | 16 | 195 | 129 | 385 | 330 | 236 | 340 | 167 | 92 | 15,060 | 2 |
