27.448.70 | VKRBM-EPDM
2-Wege-Regelkugelhahn d20-63, VKR DualBlock, PP, PP-LS-Stutzen, EPDM
- Anschluss: PP-LS-Stutzen SDR 11 zum Heizelementstumpf-und Heizwendelschweißen
- mit gesicherter Überwurfmutter
- um ein radiales Ausbauen der Armatur bei Verwendung von E-Muffen zu gewährleisten, müssen spezielle Einlegeteile (CVDE-EM, CVDM-EM) verwendet werden
- lineare Kennlinie, Regelbereich 0-90°
- patentiertes Kugeldesign
- Genauigkeit der Ableseposition: 5°
- Dichtung: PTFE/EPDM

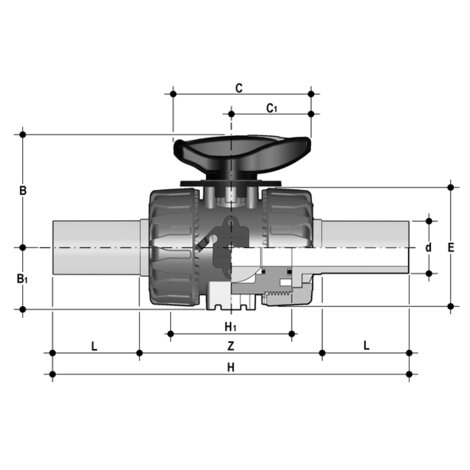

| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127448070020 | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 54 | 175 | 65 | 41 | 0,210 | 1 |
| 127448070025 | 25 | 20 | 10 | 65 | 35 | 85 | 49 | 65 | 210 | 70 | 52 | 0,810 | 1 |
| 127448070032 | 32 | 25 | 10 | 69,5 | 39 | 85 | 49 | 73 | 226 | 78 | 55 | 0,340 | 1 |
| 127448070040 | 40 | 32 | 10 | 82,5 | 46 | 108 | 64 | 86 | 243 | 88 | 56 | 0,810 | 1 |
| 127448070050 | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 98 | 261 | 93 | 58 | 0,945 | 1 |
| 127448070063 | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 122 | 293 | 111 | 66 | 1,166 | 1 |
