35.447.81 | VKDOF-FKM

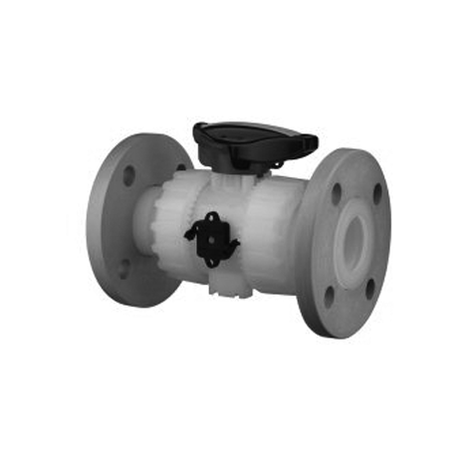

2-Wege-Kugelhahn d20-63, VKD DualBlock, PVDF, Festflansch, FKM
- Anschluss: PVDF-Festflansch
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/FKM

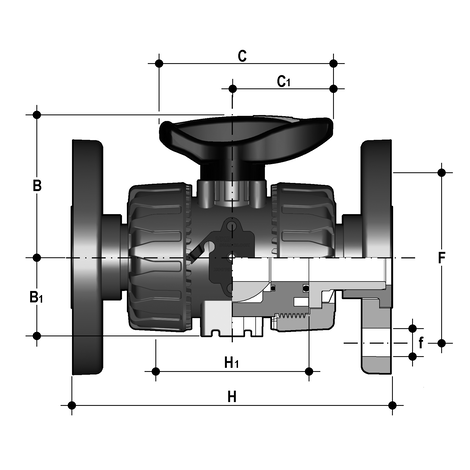

| Artikel | d | DN | PN | B | B1 | C | C1 | F | f | H | H1 | U | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135447081020 | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 65 | 14 | 130 | 65 | 4 | 0,425 | 12 |
| 135447081025 | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 75 | 14 | 150 | 70 | 4 | 0,566 | 8 |
| 135447081032 | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 85 | 14 | 160 | 78 | 4 | 0,742 | 8 |
| 135447081040 | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 100 | 18 | 180 | 88 | 4 | 2,600 | 4 |
| 135447081050 | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 110 | 18 | 200 | 93 | 4 | 2,600 | 1 |
| 135447081063 | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 125 | 18 | 230 | 111 | 4 | 2,600 | 1 |
