21.552.2X | VXEIV

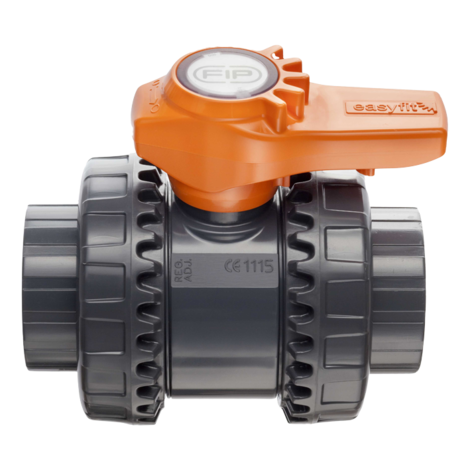

2-Wege-Kugelhahn d 16 - 63, VXE-Easyfit , PVC-U, Klebemuffe
- Anschluss: Klebemuffe
- radial ein- und ausbaubar
- Griff: orange
- Dichtung: PTFE/EPDM oder PTFE/FKM
- Abdeckkappe: transparent
Hinweis:
Weitere Anschlussarten auf Anfrage: Gewindemuffe (VXEFV), PE-LS-Stutzen (VXEBEV)
Dichtung: EPDM

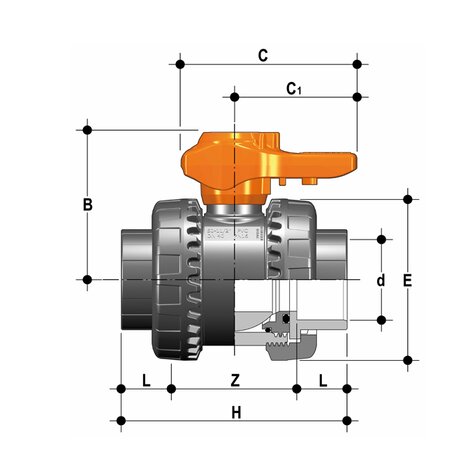

| Artikel | d | DN | PN | B | C | C1 | E | H | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121552020016 | 16 | 10 | 16 | 49 | 64 | 44 | 54 | 82 | 14 | 54 | 0,161 | 30 |
| 121552020020 | 20 | 15 | 16 | 49 | 64 | 44 | 54 | 82 | 16 | 50 | 0,151 | 30 |
| 121552020025 | 25 | 20 | 16 | 62 | 78 | 55 | 63 | 91 | 19 | 53 | 0,218 | 30 |
| 121552020032 | 32 | 25 | 16 | 71 | 87 | 60 | 72 | 103 | 22 | 59 | 0,311 | 20 |
| 121552020040 | 40 | 32 | 16 | 82 | 102 | 72 | 85 | 120 | 26 | 68 | 0,521 | 14 |
| 121552020050 | 50 | 40 | 16 | 92 | 109 | 76 | 110 | 139 | 31 | 77 | 0,770 | 6 |
| 121552020063 | 63 | 50 | 16 | 110 | 133 | 94 | 118 | 174 | 38 | 98 | 1,253 | 6 |
Dichtung: FKM
| Artikel | d | DN | PN | B | C | C1 | E | H | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121552021016 | 16 | 10 | 16 | 49 | 64 | 44 | 54 | 82 | 14 | 54 | 0,161 | 30 |
| 121552021020 | 20 | 15 | 16 | 49 | 64 | 44 | 54 | 82 | 16 | 50 | 0,151 | 30 |
| 121552021025 | 25 | 20 | 16 | 62 | 78 | 55 | 63 | 91 | 19 | 53 | 0,218 | 30 |
| 121552021032 | 32 | 25 | 16 | 71 | 87 | 60 | 72 | 103 | 22 | 59 | 0,311 | 20 |
| 121552021040 | 40 | 32 | 16 | 82 | 102 | 72 | 85 | 120 | 26 | 68 | 0,521 | 14 |
| 121552021050 | 50 | 40 | 16 | 92 | 109 | 76 | 110 | 139 | 31 | 77 | 0,770 | 6 |
| 121552021063 | 63 | 50 | 16 | 110 | 133 | 94 | 118 | 174 | 38 | 98 | 1,253 | 6 |
